生产工具管理 Production Tool Management

“工具”广义包括治具、夹具和部分辅料，但在定义中明确排除设备，并注明辅料子模块。

模块划分及定义

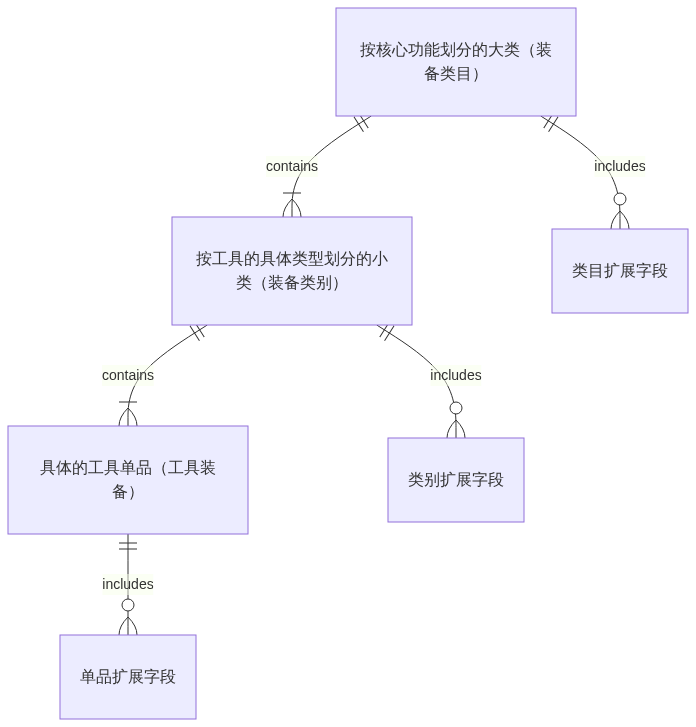

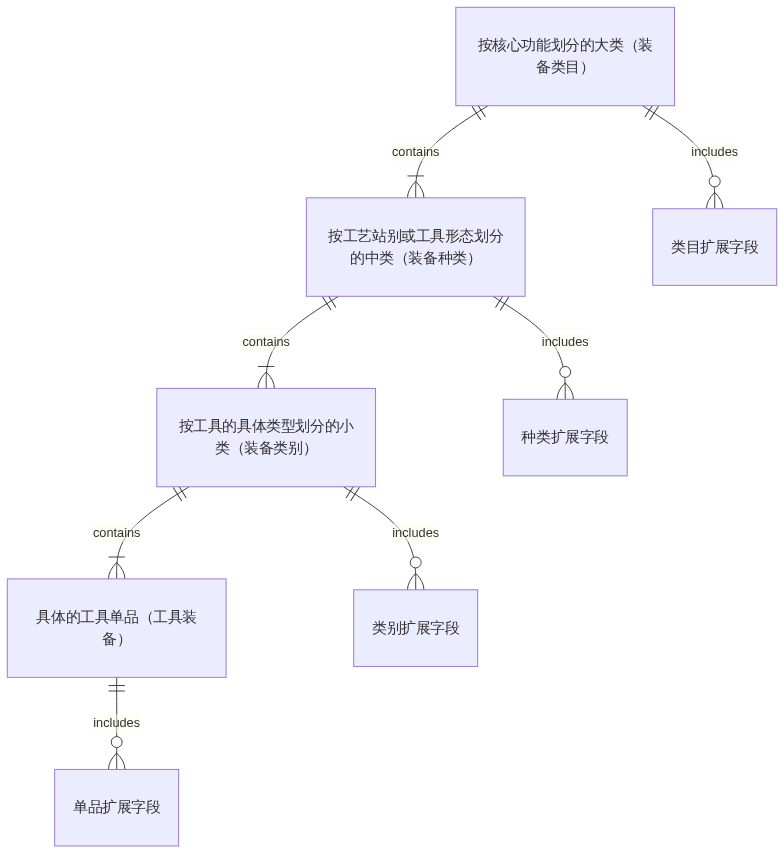

实体关系图

实体关系描述

采用 “功能 -> 类型 -> 关键规格” 的层级逻辑，将可变属性（如材质、厚度）从分类树中剥离，放入每个具体的单品个体的属性字段中。这样分类树更稳定，查询筛选更灵活。

以印刷钢网为例，四级分类结构如下：

第一级：大类 - 按核心功能划分

名称：工艺装备 或 治具与工具

说明：这是最高层级，涵盖所有不直接参与生产但保障工艺的装备。除了治具，未来还可能包含计量器具、实验室工具等。

同层示例：生产设备、计量器具、辅助物料。

第二级：中类 - 按工艺站别或工具形态划分

名称：SMT印刷治具 或 印刷工具

说明：明确指向SMT产线的印刷环节。这一级将所有印刷相关的工具归集在一起。

同层示例：SMT贴装治具（管理吸嘴等）、SMT焊接治具（管理回流焊载具等）、组装夹具。

第三级：小类 - 按工具的具体类型划分

名称：钢网

说明：这是管理目标的具体工具类型。默认的业务逻辑代码以该层级的扩展字段实现，如钢网需要通过“使用次数”字段来扩展其使用寿命计算功能。

同层示例：刮刀、网板清洗机（如果也作为资产管理）。

第四级：个体 - 具体的每一个钢网

名称：钢网个体（通过唯一编码识别，如 STENCIL-PCBA001-RevA）

说明：这是管理的具体对象。它的属性（而非分类）应包含所有可变的技术和管理参数。个体的关键属性字段（用于筛选、统计与精细化管理）

在第四级个体下，应设置以下属性字段，用于管控每个单品具体的关键可变属性：

生产工具管理的应用划分

生产工具管理划分为以下几个模块：

工具装备台账

展示第四级的所有的工具装备个体，即所有的“工具装备”

装备类别配置

装备类别配置是用于管理装备的类别分类，通过树形结构来控制。

根据工具的具体类型定义的类型，工具个体必定归属于某一种工具类型。一个工具只能属于一种工具类型，一个工具类型可以有多个工具。

类别具有扩展字段，类别的扩展字段值保存于每一个具体的单品上，类别至少用于控制其具有什么字段，而不负责存储字段具体是什么内容。

类别的扩展字段可以用来关联具体的业务，通过字段的扩展方法配置可以配置其关联的业务逻辑。

装备种类配置

装备种类配置是用于管理装备种类的分类，通过树形结构来控制。

根据装备的工艺站或工具的形态来划分装备的种类，是类别的上一级分类。种类也拥有自己的扩展字段。

装备种类和装备类别的区别在于，种类只是用于划分管理，他的扩展字段只是用于记录，且种类的扩展字段不会延伸到单品上。种类的扩展字段也不支持自定义业务逻辑。

装备字段配置

针对工具装备的类型和种类的扩展字段配置，一般仅用于做一些展示、记录。

装备使用记录

所有装备工具的使用记录，包括状态的流转，使用状态的变化，创建、编辑、删除、领用等操作。

工具使用（PDA 应用）

PDA 应用，在 PDA 上通过扫条码的方式对工具进行使用，不同的工具类型 PDA 使用方式不一样，但核心都是记录信息和状态流转。

原型

装备管理原型地址【内网】

装备管理原型地址【外网】

字段

字段用于定义各类工具和辅料的基本属性，不参与默认的业务逻辑，但可以通过扩展字段来实现二开的自定义业务处理。生产工具管理模块提供固定且不可调整的默认的字段及可自定义拓展的字段配置。

默认字段

默认字段是系统对工具的基础定义，不允许变更。字段按给用途分类进行定义：

基础字段
